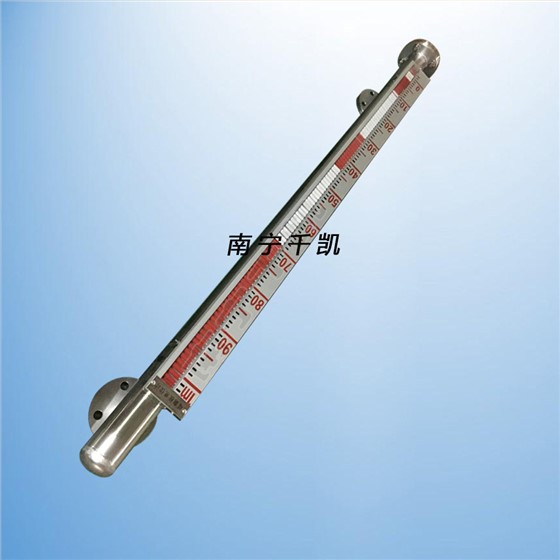

具有遠傳功能的磁翻板液位計的遠傳功能是通過綁定在磁翻板管體外壁上的遠傳變送器實現的?？膳cPLC系統、DCS系統、二次儀表連接，達到控制、調節、顯示、報警的目的。遙控磁翻板液位計廣泛應用于石油、化工、冶金、環保、電力、食品、醫藥等行業。然而，為確保其安全、穩定和可靠運行，遠程變送器的正確接線至關重要。然后，如何在實際使用中為遠程變送器制定正確的接線，并實現與外圍執行管理機構或顯示儀表系統設備的連接。

連接遠程變送器時，緩慢打開外殼蓋，以查看模塊內的電氣接線模塊。在模塊的上表面可以清楚地看到兩個接線位置，旁邊印有“+”和“-”標志，其中“+”接正極電源，“-”接負極電源；連接時，在連接前確認外部電源為24VDC。如果電源電壓不符合要求，儀表將不能正常工作，變送器容易損壞。

接線時，電線應先穿過防水材料接頭，并按標識系統接線，其中“+”連接到電源的正極，“-”連接到電源的負極，不可反轉；接線設計完成后，擰上連接螺母鎖緊電纜，擰緊上蓋，轉動控制儀表設備外殼，使其面向防水施工縫，防止雨水進入外殼；外殼應按照規定要求接地。電纜應采用屏蔽雙芯雙絞線銅線，線徑應大于0.8mm²，并可采用單獨的穿線管進行研究和敷設。盡量避免大功率電機、變壓器等強磁場環境干擾源。電纜一端的屏蔽線應安全可靠地接地，以提高數據信號的傳輸穩定性。
