PLC控制柜布局順序原理和注意事項

千凱環?？萍加邢薰?/span> 是一家擁有10年豐富技術經驗的團隊，專注于PLC控制柜設計生產定制廠家。主營PLC控制柜、變頻器控制柜，可遠程模塊，手機監控。自主品牌（控制柜類）銷售，同時針對工控自動化設計與安裝提供成套的技術服務和解決方案的工程公司。

PLC控制柜從上到下布局是弱電到強電還是反過來？

PLC控制柜的安裝先是使實用，然后才是美觀。如果強電弱點無法分開安裝的話，可以考慮將發熱量大的元器件及較輕的元器件裝在安裝板的上部，經常操作的元器件安裝在有利于操作的位置（如變頻器）。電柜的布線一定要強電弱點分開布線，不要將他們平行布置，接地一定要做好就行了。

考慮熱源在上方的目的是一般電柜上部；側部（底部）安裝有散熱風扇，熱源向上，制冷向下的物理現象。另外，考慮的是盡量使布線短，強、弱電盡量分開敷設，提供抗干擾能力。

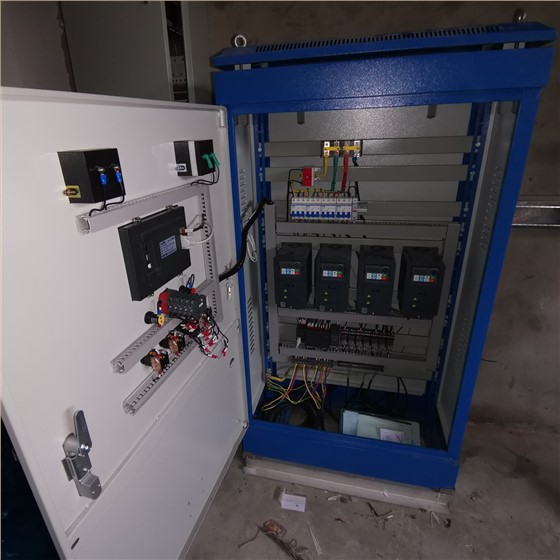

按常規，一般發熱元件安裝在上部，如變頻器、控制變壓器、直流穩壓電源；其次是電源總開關及各分路電源開關。

plc控制器安裝在中間位置，小型繼電器；接觸器等元件安裝在下側的原因是方便布線，最下側是接線端子排；另線排、接地線排。

電源要求三相五線制供電，柜的外殼、設備外殼必須接地。

布局的基本原則是盡量回避強、弱電集中安裝，如果柜內空間允許，可以分區塊按單元布局，所連接的導線盡量短，強、弱電導線盡量不在一個線槽中敷設，接地線的敷設應該按電源進側--動力負載接地（變頻器）--各單元接地--信號接地的順序排布。

通常PLC控制柜排布由上到下為PLC，繼電器，接觸器，即由弱到強的順序，這樣方便控制元件到驅動元件的接線，邏輯層次清晰。接線端子排在下，方便進出線，減少強電信號線在柜內的盤桓。

電控柜在電力系統的建設中起到非常顯著的作用，因此無論是電控柜的選擇還是電控柜的安裝和后期的維護保養，都是十分重要的。因此，在進行安裝和布局的時候，需要注意一些細節，下面就來了解一下電控柜主要元器件在安裝和布局的時候需要關注哪些方面吧!

首先要注意的是電控柜所有的元器件都應該按照制造廠所規定的安裝條件進行安裝，在安裝之前需要充分仔細的閱讀電控柜的說明圖紙和技術要求，另外還需要關注一些注意事項的說明。在安裝前還需要做好檢查工作，包括電控柜的型號、元器件的型號、規格、數量，另外還需要注意目前的電控柜是否與圖紙上的相符合，設備有沒有損壞的現象等等。

其次，電控柜元器件的組裝順序應該按照由左至右、由上至下的原則，這樣可以避免在安裝過程中出現一些安裝失誤。另外同一個型號的產品應該保證組裝的一致性，使用相同的順序和元件數量，保證同型號產品的統一性。

在面板、門板上的元件中心的高度也需要符合安裝的規定，在安裝的過程中需要遵循操作方便、維修簡便的原則，保持電控柜的標號完整、標號的粘貼位置明確醒目。

發熱元件的安裝一定要充分的考慮到散熱情況，安裝的距離需要符合元件的規定。安裝額定功率為75W以上的管型電阻器應該選擇橫裝，不能夠垂直與地面安裝。安裝由于震動易損壞的元件時，需要在元件和安裝板之間加裝橡膠墊減震。

另外安裝電控柜的時候，還需要注意保證接地連續性，柜內的任意兩個金屬部件通過螺釘連接的時候，如果有絕緣層的話，應該采用相應規格的接地墊圈，并且還要標注出來墊圈齒面接觸零部件表面。

然后安裝電控柜的時候，還需要注意防止電纜連接產生的電線、套圈等廢料進入到斷路器中，可抽出式斷路器需要在清理完電控柜柜體之后、質量檢驗完成之前進行安裝。如果是固定斷路器，那么需要用塑料膜進行保護。
